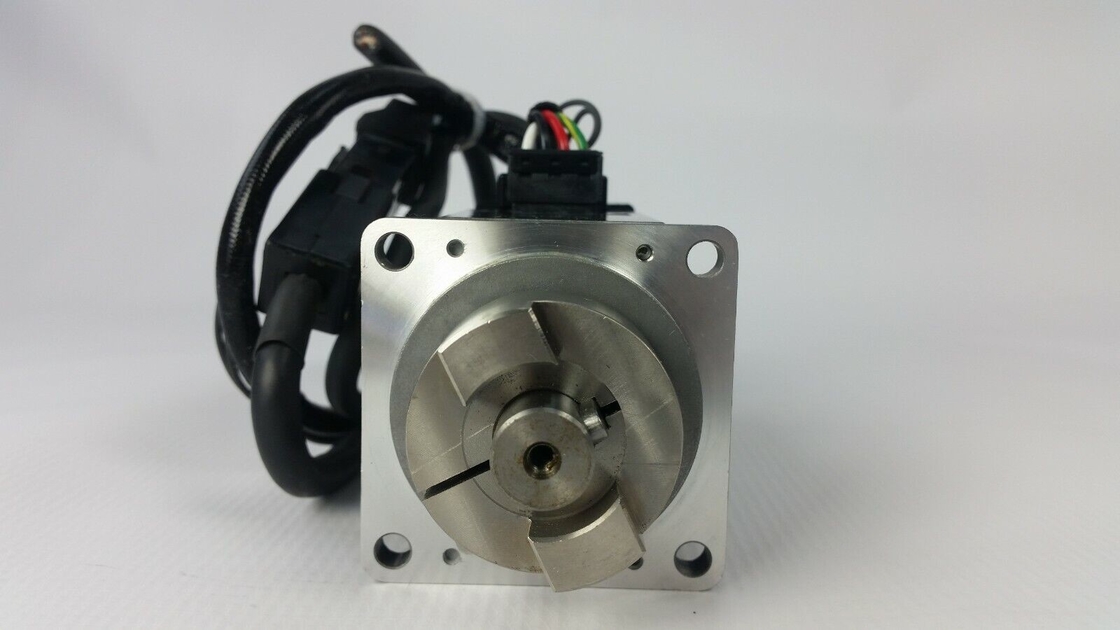

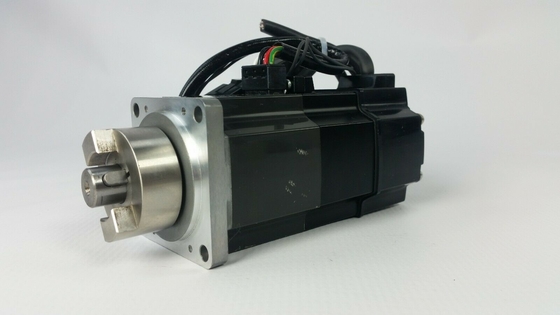

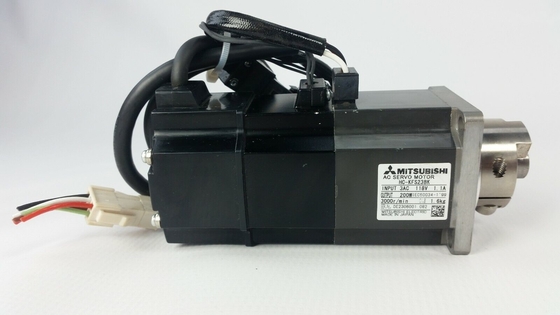

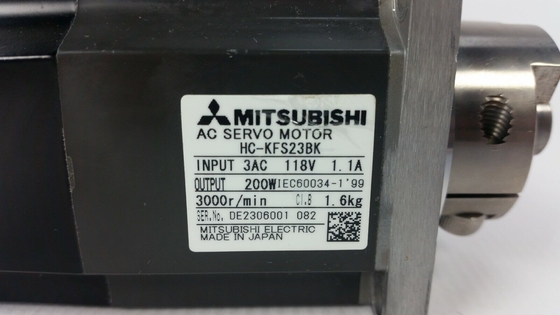

Mitsubishi HC-KFS23BK Wechselstrom-Servomotor3 PHASE 3000RPM 200W 118V NEU

Das Mitsubishi HC-KFS23BK (HCKFS23BK) ist ein Reihenservomotor Melservo HC mit einer Bremse und einem Schlüssel. Die Nenndrehzahl des Servomotors hat ist 3000rpm, aber sie wird autorisiert, um auf 4500rpm durchweg zu laufen, und weiterhin, hat möglicherweise sie eine Geschwindigkeit von 5175rpm. Der Strom ist 1,1 Ampere, das möglicherweise höchstens 3,4 Amp. ist. Der HC-KFS23BK Servomotor hat ein Drehmoment von 0,64 (N x m) 90,6 (Unze x herein). Dann wird das Drehmoment möglicherweise bis 1,9 (N x m) 269,0 vergrößert (Unze x herein). Der Trägheitsmoment von ist 0,310 J (10^-4kg x m^2) 1,695 J (Unze x in^2).

Es gibt vier Verstärker, die für den HC-KFS23BK Servomotor mit Bremsschlüssel passend sind. Diese sind die anwendbaren Verstärker: das MR-J2S-20A, das MR-J2S-20B, das MR-J2S-20CP und das MR-J2S-20CL. Der Servomotor wird an den Verstärker angeschlossen möglicherweise, indem man den Kodierer zum Hafen CN2 befestigt. Auch der Servomotor möglicherweise schließt an die Stromversorgung des Verstärkers an, indem er an die drei Schraubklemmen, die u-, v- und w-Anschlüsse verbindet. Der HC-KFS23BK Servomotor ist ein niedriger Trägheitsmotor, der ein Kleinkapazitäts hat. Es gibt viele Anwendungen, Mechanismen und Apparate, die zum Servomotor geeignet sind.

Der HC-KFS23BK Servomotor mit einer Bremse und einem Schlüssel wird eine Einschließungsbewertung von IP55 gegeben. Dieses schützt größtenteils den Servomotor vor Staub, der möglicherweise Schaden zu ihm verursacht. Es schützte auch von den Spurten des Wassers nach ihm von einem Zapfen.

Bewegungs-Reihe: mittlere Trägheit, mittlere Energie.
Bewertete Spitzenleistung: 7.0kw.
Nenndrehzahl: 2000r/min.
Ob man die Bremsen holt: mit.
Wellenkeilnute: (offener Schlitz).
Schutzniveau: IP65 (IP67).
Eigenschaften: mittlere Trägheit von der niedrigen Geschwindigkeit zu den Hochgeschwindigkeitsdrei Modi für Auswahl, passend für unterschiedliches pdf-Katalog HC-KFS23BK Datenblatt der Anwendungen HC-KFS23BK pdf-Datenblatt.
Anwendungsbeispiele: Getriebemaschinerie, Roboter, X-Yarbeitsbühne HC-KFS23BK
Kodierer 131072p/rev (der hohen Auflösung Bit 17).
Der Kodierer mit hoher Auflösung stellt ausgezeichnete Leistung und Stabilität an der niedrigen Geschwindigkeit sicher.

Alle Bewegungsmaße sind- die selben, wie vor und alle mit der Verdrahtung kompatibel seien Sie.
Servobewegungs-Reihe: niedrige Trägheit, mittlere/hohe Leistung.
Nennleistung: 5.0kw.
Nenndrehzahl: pdf-Katalog HC-KFS23BK Datenblatt 3000r/min HC-KFS23BK pdf-Datenblatt.
Elektromagnetische Bremse: Nein.
Wellenendenspezifikation: Standard (gerade Achse).
Eigenschaften: niedrige Trägheit für Operationsgelegenheiten der hohen Geschwindigkeit/der Beschleunigung und der Verlangsamung.
IP-Niveau: IP67.
Anwendungsbeispiel:
1, Lebensmittelverarbeitungsmaschinerie.
2, Druck- Maschine.
3, Spritzenmaschine (11KW, 15KW).
4, große Pressemaschine (11KW, 15KW).
Das Schutzniveau des HF-SP/HF-JP Reihenservomotors ist pdf-Katalog HC-KFS23BK Datenblatt IP67 (ausgenommen das Wellenteil) HC-KFS23BK pdf-Datenblatt.

Niedrige Trägheit des Energieservomotors (0.5kW | 9kW), die Höchstgeschwindigkeit: 6000r/min (Nenndrehzahl: 3000r/min),
Passend für Positionierungs- und Beschleunigungs-/Verlangsamungshochfrequenzoperationen, besonders für Lebensmittelverarbeitungsmaschinen und Druckmaschinen.
Niedrige Trägheit, hohe Leistung, kein Ventilatorservomotor (11kW und 15kW), Höchstgeschwindigkeit: 3000r/min (Nenndrehzahl: 1500r/min).

Die Bewegungsstruktur ist- mehr der Vertrag wegen der Annahme des nicht Ventilatorentwurfs, und die Verbindung wird durch die Anwendung des Energiequellenverbindungsstücks verringert.
(verglichen mit dem HF-LP Reihenservomotor mit der gleichen Energie, wird das Volumen um ungefähr 46% verringert, und das Gewicht wird um ungefähr 34% verringert,
Passend für Positionierungs- und Beschleunigungs-/Verlangsamungshochfrequenzoperationen, besonders für Spritzenmaschinen und große Pressen.

HF-JP703 (4) /903 (4) Höchstgeschwindigkeit: 5000r/min., Bewegungs-Reihe: niedrige Trägheit, Kleinkapazitäts.
Unter Verwendung eines absoluten/Zuwachspdf-Katalog HC-KFS23BK Datenblatt des kodierers HC-KFS23BK pdf-serienmäßigdatenblatts.
Bewertete Spitzenleistung: 0.4kw.
Nenndrehzahl: 3000rpm.
Mit der Bremse: ohne.
Wellenende: gerade Welle.
Wechselstromservomotor und schwanzloser DC-Servomotor in der Funktion von thee Unterschied: Wechselstrom-Servo ist, weil es eine Sinuswellensteuerung ist, pdf-Katalog HC-KFS23BK Datenblatt der Drehmomentkräuselung kleines HC-KFS23BK pdf-Datenblatt besser.
DC-Servo ist eine trapezoide Welle. DC-Servo ist einfach und billig.
